SC-OBC MODULE A1
TOP/製品情報/SC-OBC Module A1
Product overview
Use cases
Dev kit
Specifications
Docs / resources
PRODUCT
JAXAが国際宇宙ステーションで培った信頼性設計技術を基にキューブサット用に最適設計した宇宙用コンピュータです。Xilinx製 Artix-7 FPGAを採用し、インターフェースの種類や数をユーザ毎に柔軟に対応することができます。キューブサット以外の宇宙機や地上の産業用途にも使用可能です。
USES
弊社人工衛星に搭載するため、

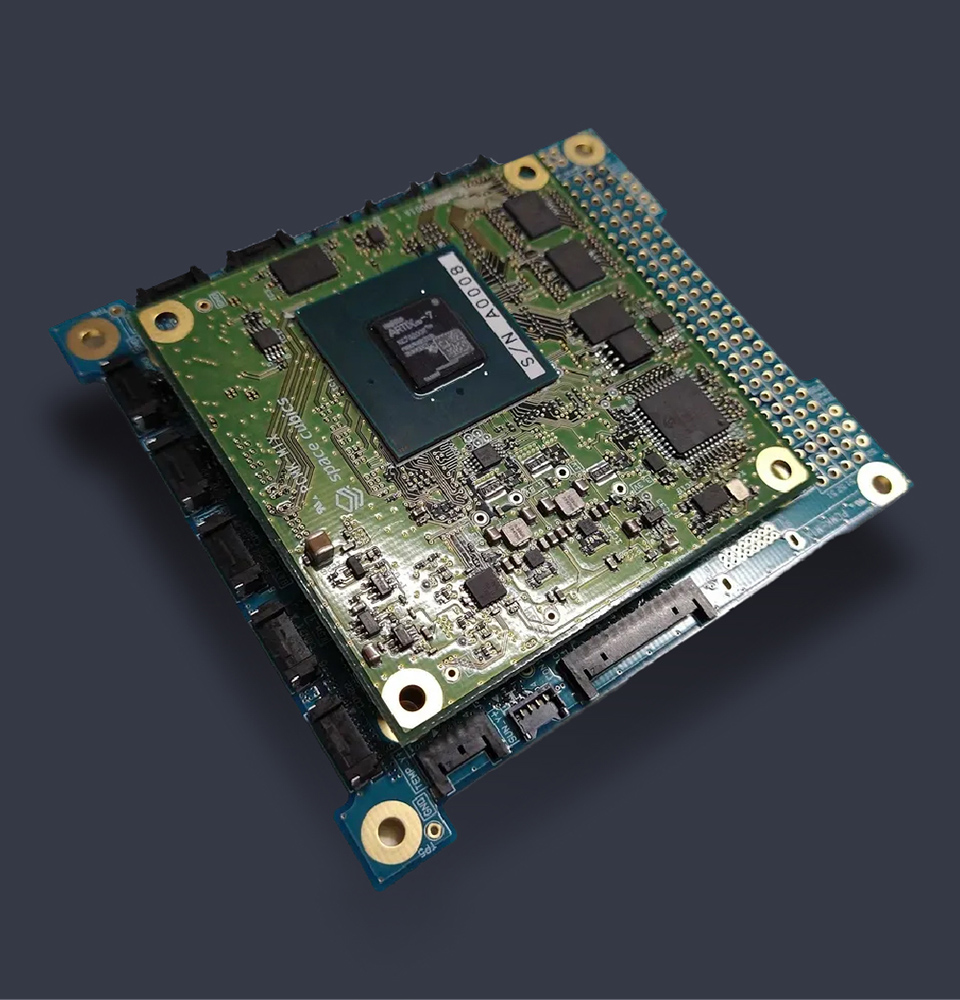

PC104形状に合わせたインタフェースボードの上にSC-OBC Module A1を搭載した形態。
PC104形状に合わせたインタフェースボードの上にSC-OBC Module A1を搭載した形態。

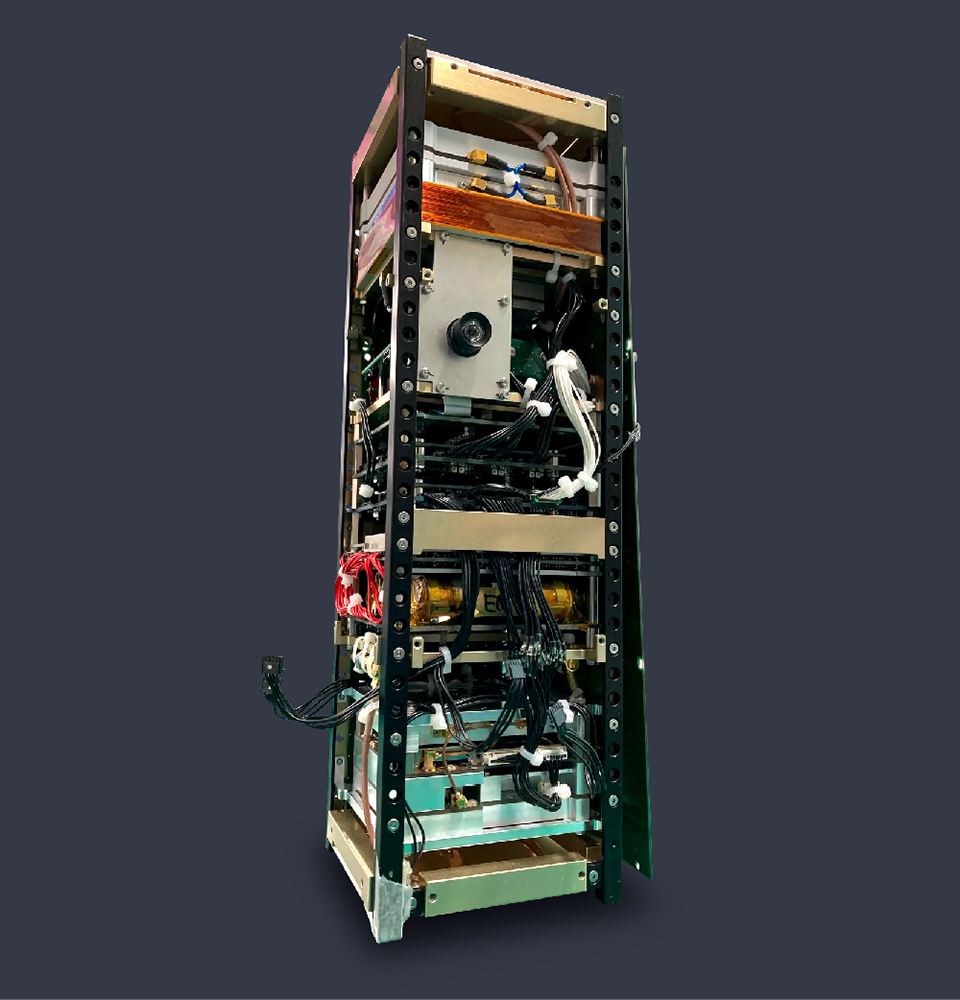

インタフェースボードに 搭載したSC-OBC Module A1が 組み込まれた人工衛星。
（写真は開発中のもの）
（写真は開発中のもの）
DEV KIT
開発セット
coming soon
オプション製品
coming soon
SPECS
Main Processor
Xilinx Artix-7
Main CPU
Cortex-M3 / MicroBlaze-V
Preinstalled OS
Zephyr RTOS
Clock Generator
24 MHz x 2
PIC (anomaly detection / system recovery)
8 bit PIC MCU
On-chip SRAM
64 KByte FPGA Block RAM
On-board SRAM
4 MBytes
NOR Flash Memory (configurable)
32 MBytes x 2
FeRAM
512 KBytes x 2
Communication Interface
CAN, I2C, UART
FPGA User I/O
38 pin
PIC User I/O
3 pin
Watchdog timer
1 (IP Core)
Interface Connector
80 pin / 0.5 mm pitch
Supply Voltage
DC 5.0 V ± 10%
Power Consumption
2.0 W (Max)
External Dimensions
70 x 70 x 9.6 mm
Mass
130 g
